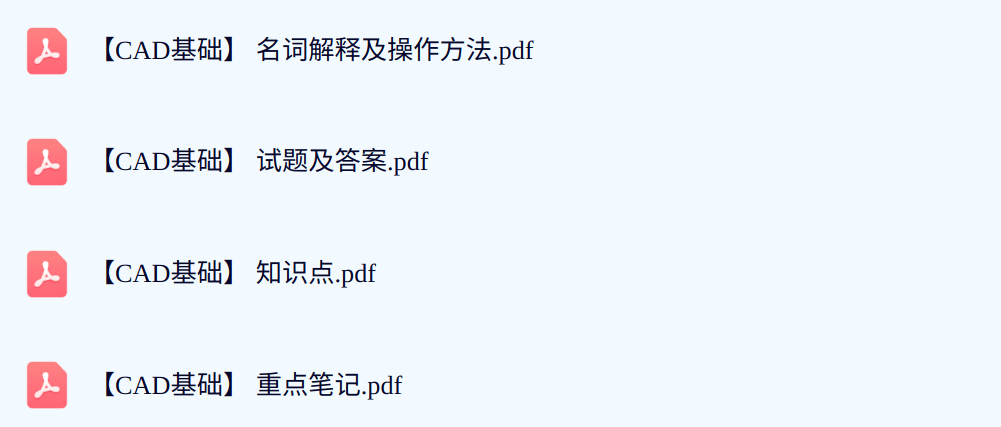

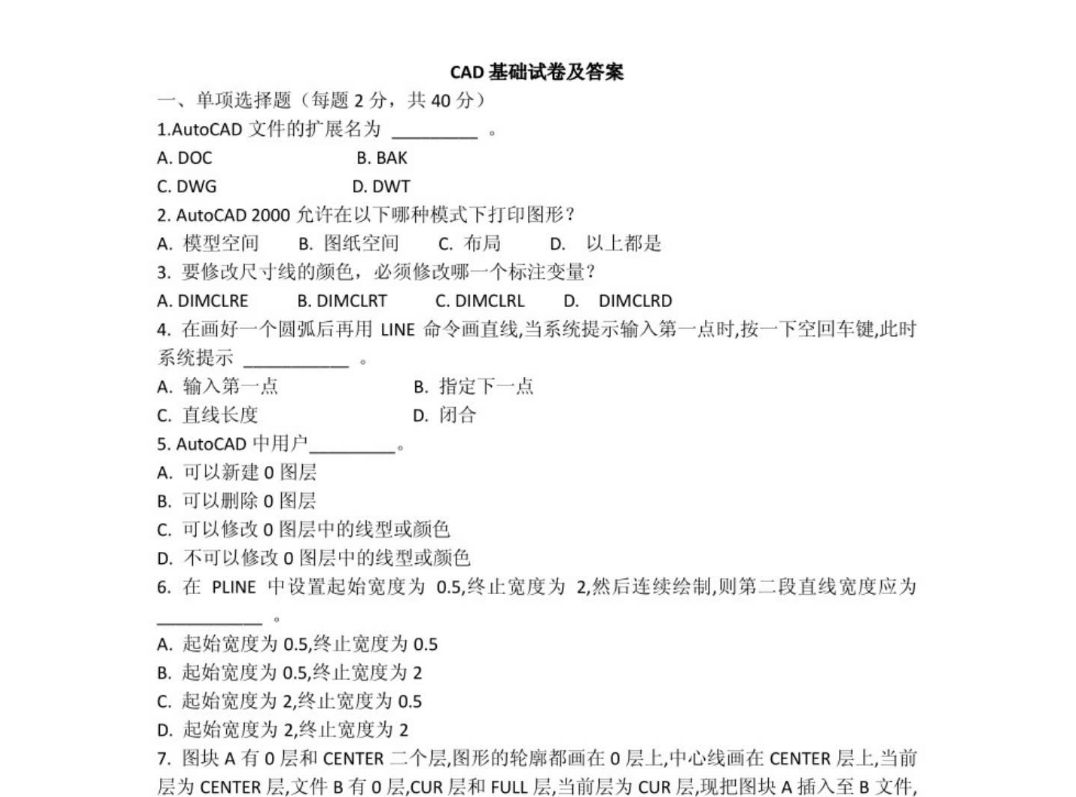

资料目录（截图原因可能偏模糊，实际都是高清版）



一、把握课程特征与考核逻辑

《CAD基础》作为实践性专业课，备考需突破“软件操作+设计规范+制图表达”三维能力：

  1. 考核分布：40%界面操作+30%绘图命令+30%工程制图规范

  2. 命题趋势：近年侧重“参数化设计+三维建模基础+图纸输出标准化”

  3. 新版软件特征：重点关注“约束标注”“布局空间应用”“模型与图纸空间协同”

二、四阶段备考路径

第一阶段：界面与基础命令突破（10天）

  • 建立“界面功能区-命令缩写-快捷键”映射表（重点掌握前20个高频命令）

    • 强化坐标输入训练：绝对坐标(@X,Y)与相对坐标(△X,△Y)的快速切换

  • 第二阶段：核心能力专题训练（15天）

    1. 二维绘图进阶：

      • 图层管理：创建“粗实线/细实线/中心线/标注线/剖面线”五层体系

      • 图块与属性：制作“标准标题栏块”并添加属性文字

      • 参数化约束：练习“几何约束+尺寸约束”联动（如等长、平行、相切）

    2. 三维建模基础：

      • 掌握“拉伸/旋转/扫描/放样”四大生成法

      • 完成“从二维三视图重构三维模型”逆向训练

      • 练习“模型空间建模→图纸空间标注”工作流

    第三阶段：工程制图规范内化（10天）

    • 国标强化记忆：

      GB/T 4458.4-2003重点：
1. 尺寸标注避让规则（尺寸线间距≥7mm）
2. 剖视图标注规范（箭头方向与剖切位置对应）
3. 公差配合的标注位置（上偏差在尺寸线上方）

    • 典型图纸仿绘：

      • 机械类：齿轮油泵装配图（重点训练明细表与局部放大图）

      • 建筑类：楼梯剖面图（重点训练标高符号与材料图例）

    第四阶段：模拟实战与速度提升（10天）

    • 限时训练方案：

      第一阶段（60分钟）：
1-10题：基础命令操作（图层设置、对象捕捉配置）
11-20题：二维图形绘制（含尺寸标注）

第二阶段（90分钟）：
21题：三维建模与渲染输出
22题：完整工程图绘制（含标题栏、技术要求）

    • 常见失误规避清单：

      1. 忘记切换图层导致线型错误

      2. 标注样式未设置导致尺寸比例失调

      3. 布局空间视口比例设置错误

    三、关键提分技巧

    1. 操作题策略：

      • 复杂图形采用“基准线定位法”：先绘制定位中心线

      • 批量修改使用“特性匹配”（MATCHPROP）与“快速选择”（QSELECT）

    2. 规范题应对：

      • 判断题关注“必须/不得/宜”等规范用词

      • 选择题对比“国标规定”与“行业惯例”差异

    3. 三维题型突破：

      二维草图→添加约束→生成三维→布尔运算→材质附着→视图配置

    四、资源组合方案

    • 核心教材：自编《CAD操作速查手册》（按功能区整理命令）

    • 规范依据：精读《机械制图国家标准汇编》核心章节

    • 图纸资源：分析20张典型工程图纸（校企合作案例优先）

    五、备考时间分配

    • 晨间（20min）：记忆命令别名与快捷键

    • 日间（120min）：上机操作训练（每个专题至少3个完整案例）

    • 晚间（40min）：规范条文背诵+图纸识读

    • 周末（4h）：全流程模拟考试（从新建文件到打印输出）

    备考本质是“肌肉记忆形成+规范意识建立+工程思维培养”的融合过程。建议建立个人“典型错误案例库”，每次模拟后针对性强化薄弱环节，最终形成“见图能操作，操作符规范”的实战能力。
