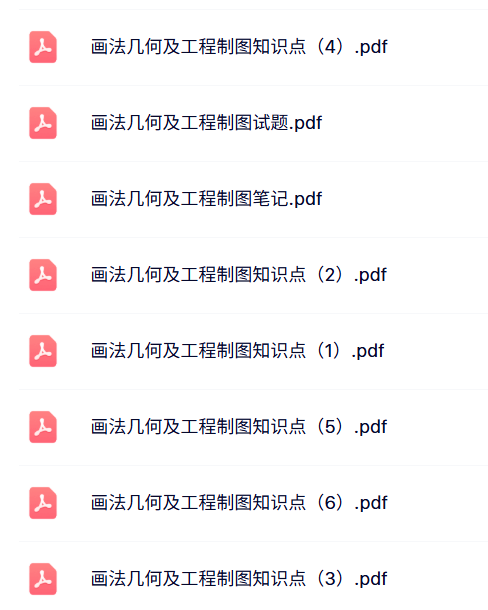

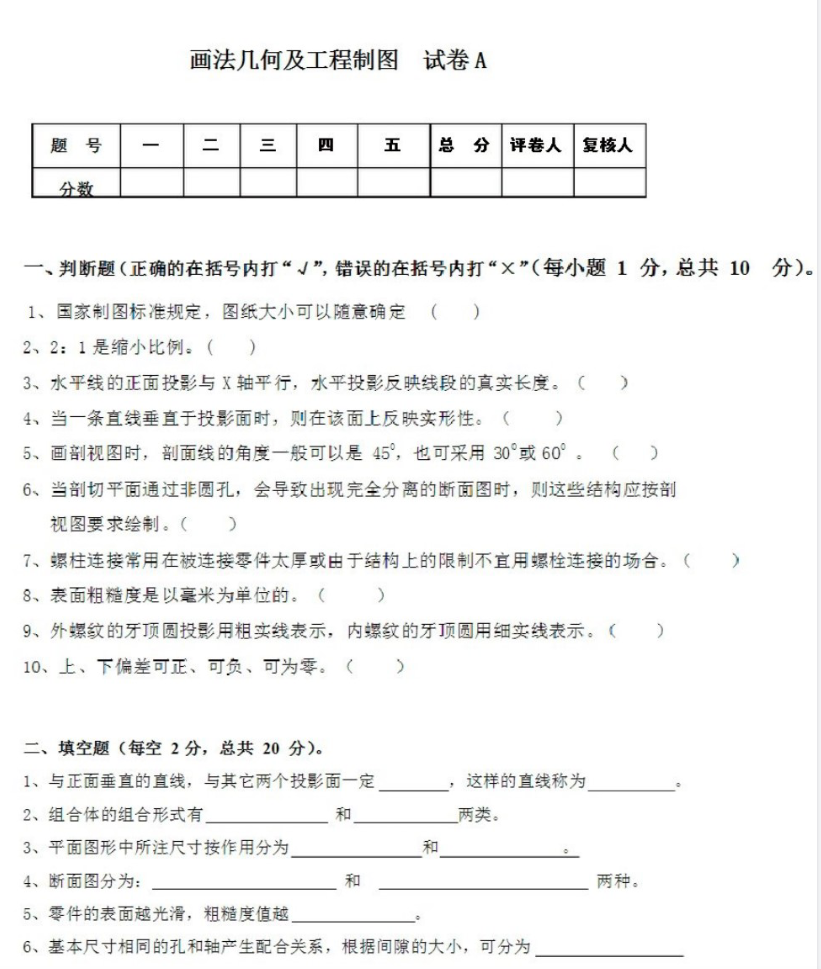

资料目录（截图原因可能偏模糊，实际都是高清版）
备考《画法几何及工程制图》，你需要清晰认识这门课的核心：它是一门关于“如何用二维图纸精确、规范地表达三维空间形体，并从中读取空间信息”的工程语言基础课，本质是“空间思维”的强化训练。 备考关键在于 “从被动看题到主动构形，建立手、脑、眼联动的思维习惯，并通过海量练习内化投影规律与制图规范”。以下是为你设计的高效实战策略。
第一步：构建“投影基础-基本体-组合体-机件表达”的四阶能力框架
首先建立清晰的进阶路径，将知识模块化：
-
投影理论基础：必须吃透 “长对正、高平齐、宽相等” 的投影规律，以及点、线、面的投影特性。这是解码一切图形问题的“语法”。
-
基本体与截交、相贯：掌握常见基本体（棱柱、圆柱、圆锥、球）的投影特征。重点攻克 截交线 和 相贯线 的求作。这是从简单形体到复杂组合的桥梁，务必通过大量例题掌握其 作图原理和方法（利用积聚性、辅助平面法等）。
-
组合体：这是核心与枢纽。必须熟练掌握 形体分析法 和 线面分析法，能完成 “已知两视图补画第三视图” 和 “标注尺寸” 。这是对你空间想象力和投影规律掌握程度的综合检验。
-
机件表达方法：掌握 视图、剖视图、断面图、局部放大图 等表达方法的国家标准规定、适用场合及画法。重点是 剖视图 的种类（全剖、半剖、局部剖）和画法。
第二步：攻克“补视图”与“剖视图”两大核心堡垒
这是考试中分值最高、区分度最大的题型，必须集中攻坚。
-
补画第三视图/补漏线：
-
思维流程：必须形成条件反射般的分析步骤：① 运用 形体分析法，根据已知视图将组合体分解为若干基本组成部分；② 逐一分析各部分的形状及相对位置（上下、左右、前后）；③ 利用投影规律，将分析出的三维形状投射到第三投影面上。切忌盯着空白处凭空想象。
-
训练方法：从简单到复杂大量练习。对每个错题，必须用模型（可用橡皮、纸板自制）或三维软件（如SolidWorks、UG的简单拉伸切割）验证，强化“三维-二维”转换能力。
-
-
剖视图：
-
核心是判断剖切范围：清晰理解 剖切面假想地切开机件后，移去哪部分、留下哪部分、哪些区域要画剖面线。重点区分 半剖视图 中视图与剖视的分界线是中心线。
-
易错点：肋板、轮辐等结构在纵向剖切时的规定画法（不画剖面线）。
-
第三步：采用“从二维到三维，再回到二维”的逆练法
这是提升空间思维最有效的方法，超越被动刷题。
-
“读图-构形-验证”循环：拿到一组三视图（或两视图），先不看答案，在脑中或草稿上构想出它的三维立体形状。然后，用三维建模软件快速搭建出来，或与标准模型对比。验证后，再重新审视二维图纸，理解每条线、每个线框的空间意义。
-
“抄绘-默画”训练：找复杂的零件图或装配图，先精细抄绘一遍，注意每个细节。合上原图，凭借记忆和理解默画其主要视图。此法能极深地内化表达规范。
第四步：掌握“制图规范”与“尺寸标注”
-
规范是法律：线型（粗实线、细实线、虚线、点画线的用途）、比例、字体、图幅、剖面符号等必须严格遵守国家标准。考试中规范错误会扣分。
-
尺寸标注：掌握基本规定，做到 “正确、完整、清晰、合理” 。能判断一组尺寸标注的错漏，并能对简单组合体进行正确标注。理解 “定形尺寸” 和 “定位尺寸” 。
第五步：冲刺阶段：真题模拟与“错题建模”
-
研究真题题型：明确考试是偏重选择题、补视图、剖视图还是零件图绘制。后两者是重点。
-
限时模拟考试：严格按考试时间完成整套真题。《画法几何》部分时间紧张，必须对基本题快速、准确作答，为组合体和剖视图等大题留出充足分析时间。
-
“错题本”与“三维模型库”：建立错题本，尤其记录空间想象错误、投影关系错误、规范错误的题目。对每道空间思维错题，务必用软件建立其三维模型，从各个角度观察，彻底打通思维堵点。
-
梳理知识体系图：构建以“正投影法”为根，以“点线面→基本体→组合体→机件表达”为主干，以“截交、相贯、剖视、断面”等为关键技能点的树状图，确保知识无遗漏。
