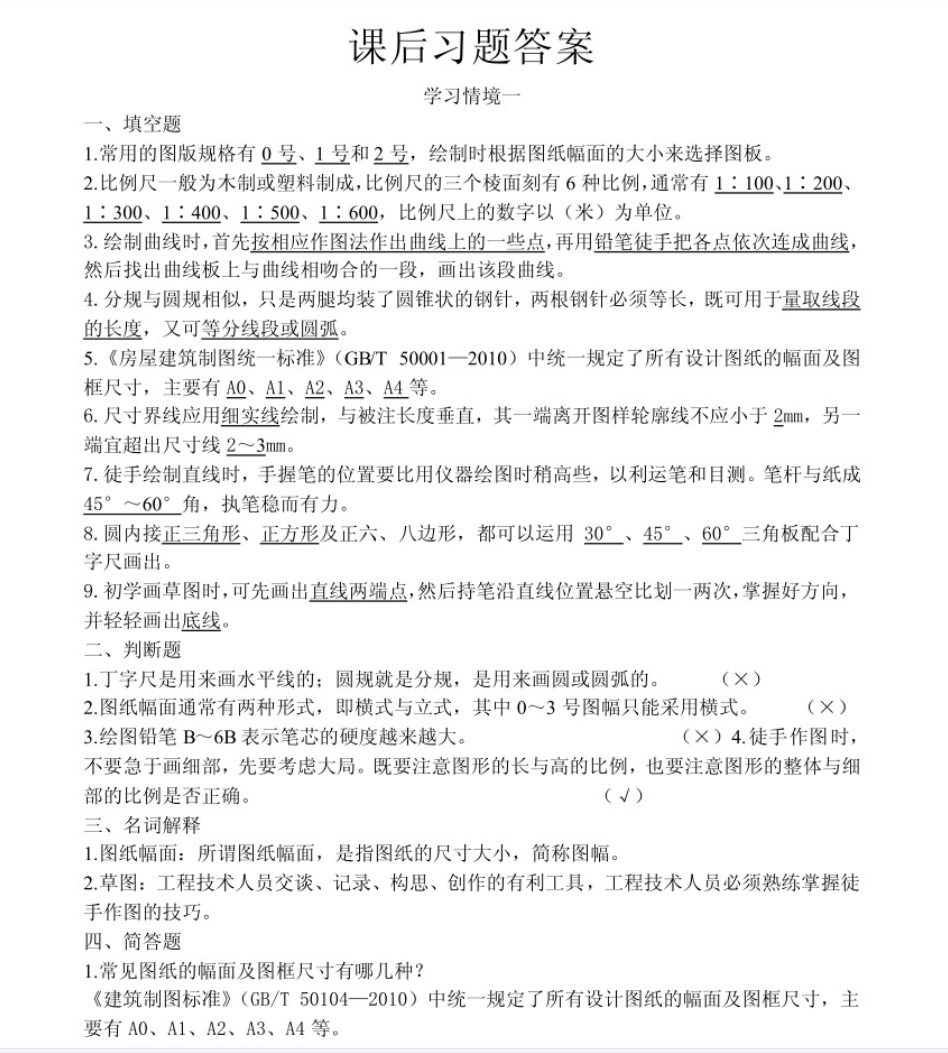

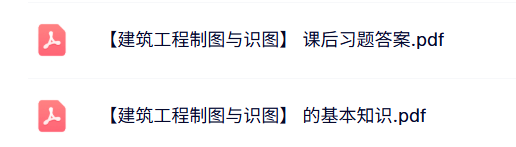

资料目录（截图原因可能偏模糊，实际都是高清版）
备考《建筑工程制图与识图》，你需要明确这门课程的“工程语言”本质：它是一门将三维空间构思转化为二维标准图纸，并能从图纸精准还原空间形态与工程信息的核心技能课，关键在于建立“空间思维”与“规范意识”。 备考核心在于 “构建‘投影理论-制图规范-构造表达’的知识体系，精通常用图样（平、立、剖、详图）的绘制与识读方法，并能实现图纸与空间构想的双向转换”。
高效备考三步法：
第一步：掌握“投影基础-制图规范”两大基石
-
画法几何与投影理论：这是“识图”的逻辑基础。必须掌握 正投影原理、三视图（主、俯、左）的投影规律与对应关系（长对正、高平齐、宽相等）。理解 基本体与组合体的投影、截交线与相贯线 的求作方法。
-
制图标准与规范：这是“制图”的语法规则。重点掌握 图幅、图线、字体、比例、尺寸标注 的国家标准。这是图纸规范、准确、可读的保证，也是考试易扣分点。
第二步：攻克“三视图与剖面图”与“建筑施工图识读”两大核心
这是贯穿课程始终、衔接理论与工程实践的关键。
-
三视图转化与剖面图表达：必须能根据 立体图或轴测图绘制其三视图，反之亦然。精通 全剖面、半剖面、阶梯剖面、局部剖面 的画法与适用场景，理解其用于表达内部不可见结构的核心价值。
-
建筑施工图深度识读：重点掌握 建筑平面图、立面图、剖面图、建筑详图（如楼梯、节点） 的图示内容、识读方法与相互关系。能从一个简单的建筑平/立/剖面图组合中，想象出建筑物的空间形态、尺度与基本构造。
第三步：采用“手脑并重，抄绘逆推”实战法
本课程能力无法通过“看”获得，必须通过“画”来内化。
-
“大量抄绘标准图样”：选择教材或习题集中的典型 平面图、剖面图、详图，进行严格抄绘。过程中强制自己理解 每一根线、每一个符号、每一处标注的含义，这是熟悉规范、提升绘图准确性的最快途径。
-
“空间构想与三视图互推”：给定一个简单的立体模型（实物或轴测图），默画其三视图。反之，给定一组三视图，徒手绘制其轴测图。此练习是训练空间想象力的核心。
-
“制图与识图综合训练”：找一套简单的 住宅或小型公建施工图，尝试：① 识读并概括其平立剖关系；② 针对某局部（如窗台、楼梯踏步），自己动手按制图规范绘制其详图。将读图与画图能力闭环。
冲刺阶段：
-
研究真题/考核形式：明确考试侧重投影作图、补图补线、建筑施工图识读还是综合绘图。
-
专题强化与错题复盘：集中练习 三视图补线、剖面图绘制、尺寸标注改错 等经典题型。建立 错题本，分析错误原因（是投影规律不清？还是规范记忆有误？）。
-
回归规范与工具：考前再次默记 常用图例、符号、尺寸标注规则。确保绘图工具（铅笔、尺规）齐全且使用熟练。
-
模拟限时绘图：按考试要求，限时完成一道中等难度的绘图题，训练时间分配与作图速度。
