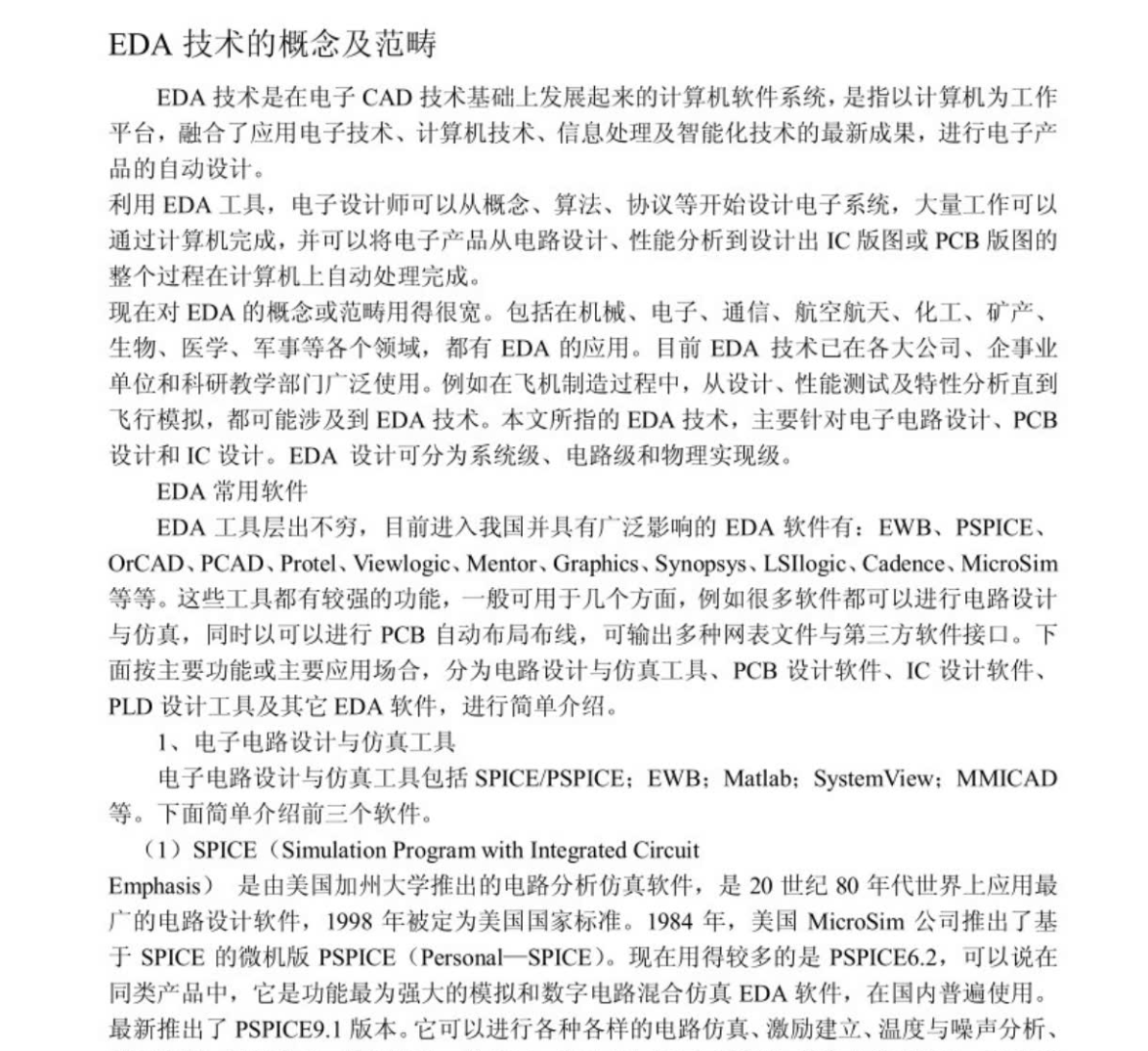

资料目录（截图原因可能偏模糊，实际都是高清版）
备考《可编程逻辑器件》，你需要把握其 “用硬件描述语言设计数字芯片” 的工程核心。课程围绕如何用VHDL/Verilog描述数字电路，并在CPLD/FPGA上实现。备考关键在于 “构建‘语法-描述-综合-实现’的设计闭环，精通硬件描述语言的描述方法与设计思想，并能针对功能需求完成从代码到仿真验证的完整流程”。
备考应遵循以下路径：
第一步：建立“硬件基础-语言核心-设计流程”三层知识结构
-
器件与硬件基础：理解CPLD/FPGA的基本架构、查找表、可编程互连等核心概念，明确其与软件编程（如C语言）和传统PCB设计的本质区别。
-
硬件描述语言核心：精通VHDL或Verilog中的一种。重点掌握其描述风格（行为、数据流、结构）、核心语法、并发与顺序语句的差异与应用场景，以及如何描述组合与时序逻辑（如触发器、计数器、状态机）。
-
完整设计流程：掌握从设计输入、功能仿真、逻辑综合、布局布线到时序仿真的完整EDA设计流程，理解每个环节的目标与意义。
第二步：攻克“可综合的代码设计”与“有限状态机建模”两大枢纽
这是应对设计题与分析题的核心，是将抽象逻辑转化为实际电路的关键。
-
“用代码描述电路”的思维：必须建立“写代码即是画电路”的硬件思维。编写的每一段代码，都要考虑其实际综合出的电路结构，避免不可综合的语句，并理解代码风格对面积、速度的影响。
-
有限状态机的设计与实现：这是课程的重中之重。必须熟练掌握状态机的三种描述方式（一段、两段、三段式），并能针对具体问题（如序列检测、交通灯）完成状态图绘制、状态编码、VHDL/Verilog实现。
第三步：采用“代码驱动、仿真验证、模块积累”实战学习法
将理论学习完全融入设计实践中，动手是唯一捷径。
-
“从模仿到设计，精读精写代码”：亲手输入、编译、仿真教材和参考书中的所有例题代码。彻底理解每一行，并尝试修改功能要求进行改写。这是建立代码感觉的基础。
-
“强制进行功能仿真”：即使没有实验板，也必须使用ModelSim等仿真工具。为每一个自己编写的模块（如分频器、计数器、状态机）编写Testbench测试文件，观察波形，验证功能是否正确。这是检验设计正确性的唯一标准。
-
“构建个人核心代码库”：将分频模块、按键消抖模块、数码管驱动模块、各种计数器、标准状态机模板等常用功能模块，整理成经过验证的、可复用的代码库。理解其内在电路结构，作为搭建复杂系统的“积木”。
冲刺阶段：
-
回归核心语法与设计模式：考前集中巩固可综合的语法要点、组合与时序逻辑的描述方法、以及有限状态机的标准写法。
-
研究历年真题/典型设计题：重点研究考题风格，是侧重语法填空、程序分析，还是完整的模块设计（如设计一个特定功能的计数器或状态机）。
-
限时进行模块设计：针对“序列检测器”、“自动售货机”、“交通灯控制器”等经典题目，在纸上或文本编辑器中进行限时代码设计，并画出核心状态图。
-
强化“设计-电路”对应思维：在回顾代码时，多思考“这几行代码会综合出什么电路？”。
