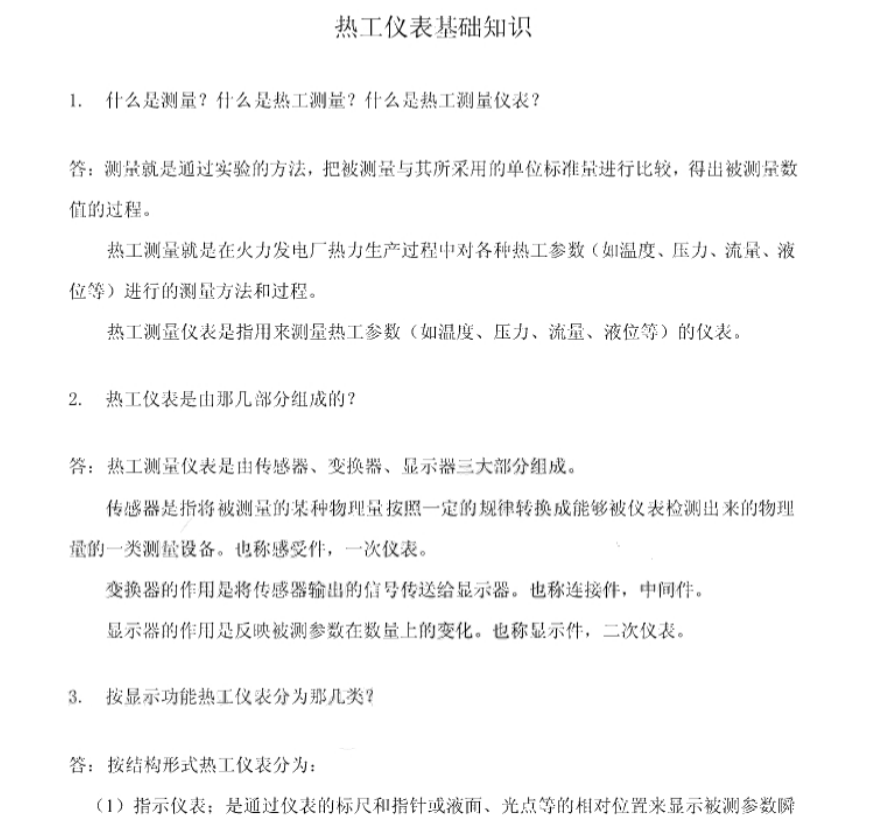

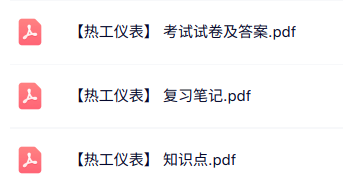

资料目录（截图原因可能偏模糊，实际都是高清版）
备考《热工仪表》，最致命的误区是把它当成“各类仪表参数与型号大全”——沉迷于背诵热电偶分度号、压力表的量程系列、流量计的测量范围，结果遇到“某锅炉主蒸汽温度显示值异常波动，请从仪表角度分析可能原因”这类实际故障时，只会罗列“热电偶坏了、线路接触不良、显示表故障”几句空话，却看不见一套完整的测温仪表系统是如何从现场到控制室、从传感元件到显示终端的。这门课的本质不是仪表样本汇编，而是以信息流为主线，研究热工参数（温度、压力、流量、物位、成分）如何从被测对象经传感器、变送器、传输通道到显示/控制仪表的完整路径。
第一，以“信息流闭环”为逻辑原点重构知识体系。 绝大多数考生按温度、压力、流量、物位、成分的顺序死守，这是被测参数的分类逻辑，不是仪表系统的思维逻辑。高分考生的知识库是按“一次仪表→变送器→显示仪表→（控制执行）”这条信息流路径重组的。 建议手绘一张“热工仪表系统信息流图”，在每一个环节标注相关知识点：一次仪表（传感器）环节有测温热电偶/热电阻、测压弹性元件、节流装置、液位计等，涉及工作原理、结构类型、安装要求、误差来源；变送器环节有信号转换、标准化输出（4-20mA）、供电方式；显示仪表环节有动圈式、数字式、无纸记录仪、DCS系统界面。把各种温度、压力、流量、物位仪表挂载到它们在信息流中的位置上。合上笔记能从“温度显示值波动”这个现象，推演出可能是热电偶安装位置不当（测量点问题）、补偿导线受干扰（传输问题）、变送器故障（信号转换问题）、显示仪表A/D转换不稳（终端问题）等多个环节的原因，才算读懂了热工仪表系统的整体逻辑。
第二，死磕“测温仪表”这个理论心脏。 这是热工仪表中最基础、最核心也最复杂的环节，也是无数考生把热电偶、热电阻的原理和分度号背得滚瓜烂熟、却从未在完整回路中理解它们如何工作的致命失血。测温不只是传感器的事，是传感、补偿、传输、显示的协奏。 复习测温仪表，不能只背热电偶的几种分度号和测温范围，必须追问：热电偶产生的热电势究竟有多微弱？毫伏级信号在传输中如何抗干扰？为什么补偿导线不能随便用铜线代替？冷端补偿器是如何自动补偿的？热电阻的三线制/四线制接法是如何消除导线电阻影响的？建议制作“测温回路故障诊断档案”，以热电偶、热电阻、辐射高温计三种常用测温仪表为横轴，每轴完成三层作业：典型故障现象、故障原因分析（从传感器、线路、变送器、显示仪表逐级排查）、处理措施。考场遇“某DCS显示温度比就地双金属温度计低20℃”题，你从热电偶补偿导线接反、冷端补偿器故障、信号线屏蔽层接地不良、变送器量程设置错误、DCS通道配置错误五维排查。
第三，用“差压式流量计”这把尺子击穿流量测量原理。 这是热工仪表中原理最丰富、误差来源最多的环节，也是无数考生把节流装置、取压方式、差压变送器、开方器背成孤立部件、却从未在一个完整流量测量系统中理解它们如何协同工作的认知断层。差压式流量计不是一块孔板，是流体力学、弹性力学、电子技术的结合体。 复习差压式流量计，不能只背孔板、喷嘴、文丘里管的结构特点，必须追问：为什么流量与差压的平方根成正比？这是伯努利方程和连续方程的必然结果。为什么孔板前后要有直管段要求？为了保证流体流速分布均匀，符合设计假设。差压变送器输出的4-20mA信号为什么要在显示仪表中开方？因为流量与差压非线性。建议制作“流量测量系统误差分析档案”，以孔板流量计、涡街流量计、电磁流量计、超声波流量计四种常用仪表为横轴，每轴完成三层作业：工作原理、主要误差来源（安装/介质/环境/老化）、现场检查与维护要点。考场遇“某孔板流量计显示流量偏低”故障分析题，你从孔板方向装反、取压口堵塞、差压变送器零点漂移、信号线接反、DCS开方设置错误五维排查。
第四，建立“变送器与显示仪表”的系统意识。 这是热工仪表从“现场”走向“控制室”的桥梁，也是无数考生把变送器当做一个“信号转换黑盒子”、把显示仪表当做“读数工具”、从未理解它们如何与传感器匹配、如何影响测量精度的思维断层。没有变送器和显示仪表的传感器，只是一堆“半成品”。 复习变送器，不能只背电容式、压阻式、电感式的工作原理，必须追问：为什么工业上普遍采用4-20mA标准信号？因为4mA可以给变送器供电，同时实现断线检测。零点迁移是怎么回事？当测量起点不是零时，如何通过迁移使4-20mA对应实际测量范围？复习显示仪表，不能只背动圈式、数字式、无纸记录仪的操作，必须追问：数字显示仪表的量程设定如何与变送器匹配？A/D转换的精度和分辨率如何影响显示值？建议制作“变送器与显示仪表匹配档案”，以温度、压力、差压三种常用变送器为横轴，每轴完成三层作业：输出信号制式、与传感器匹配的要点、与显示仪表/DCS对接时的参数设置。考场遇“更换变送器后显示值不准”题，你从变送器量程设置、零点校准、显示仪表量程匹配、信号线极性、供电电压五个方面排查。
